FWR171-3G設置指南（四）——無線AP模式之無線組網

FWR171-3G在無線應用中，有如下三種應用模式：無線AP模式、無線路由模式、3G無線路由模式，本文著重對無線AP模式下的各種應用做介紹。無線路由模式及3G無線路由模式請參照其他相關文檔。

在進行設置向導的時候，選擇無線AP模式后，請根據需要選擇在AP模式下的各種工作應用模式，如下圖

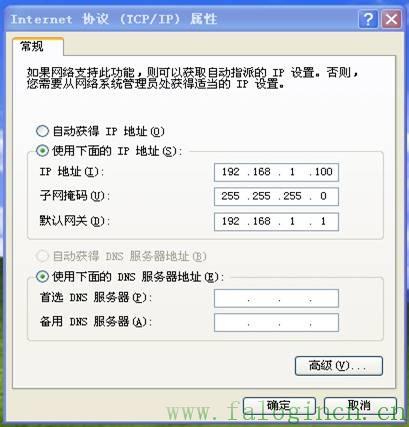

由于FWR171-3G在AP模式下默認不開啟DHCP 服務器，不能為電腦自動分配IP地址，所以需要配置電腦無線網絡連接的IP地址，才能登陸路由器的管理界面。將電腦無線網絡連接IP地址設置為192.168.1.X（1≤X≤252），子網掩碼設置為：255.255.255.0，如下圖所示。設置完成之后，點擊“確定”生效。FWR171-3G默認管理IP地址“192.168.1.1”。

（一）下面我們介紹FWR171-3G的無線AP模式下中繼模式（Repeater）下的應用。

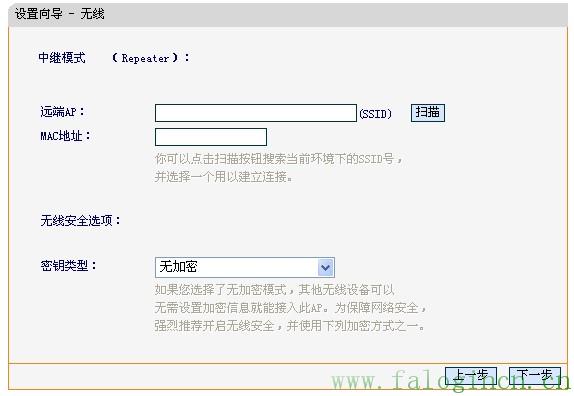

步驟1：在點擊進入中繼模式（Repeater）后，顯示如下圖

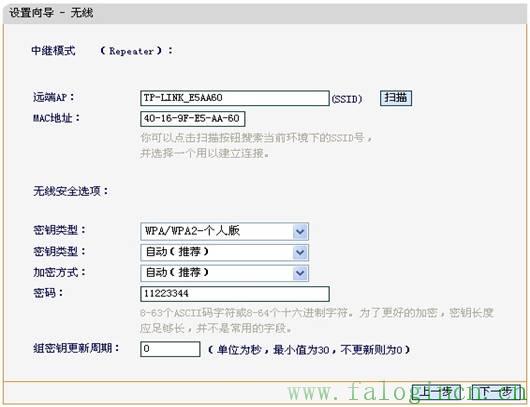

步驟2：填入遠端AP的ssid、mac地址或者點擊掃描，在彈出的列表當中選擇要中繼的前端路由器的SSID號進行連接，并輸入與前端路由器相同的加密類型及密鑰。

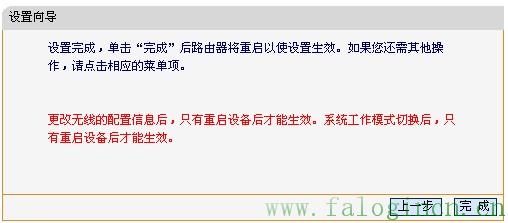

步驟3：點擊下一步，重啟電腦后生效。

（二）下面我們介紹FWR171-3G的無線AP模式下客戶端模式（Client）下的應用。

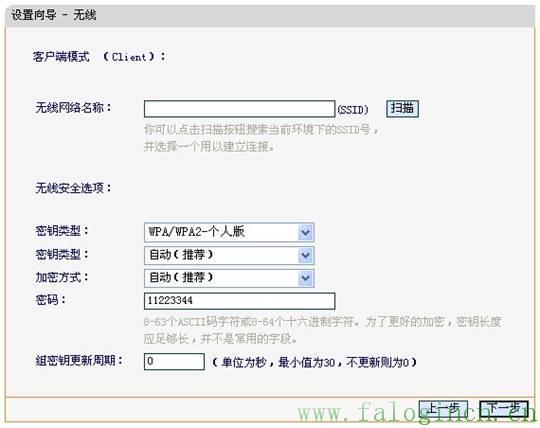

步驟1：在點擊選擇客戶端模式（Client）后，彈出如下圖所示：

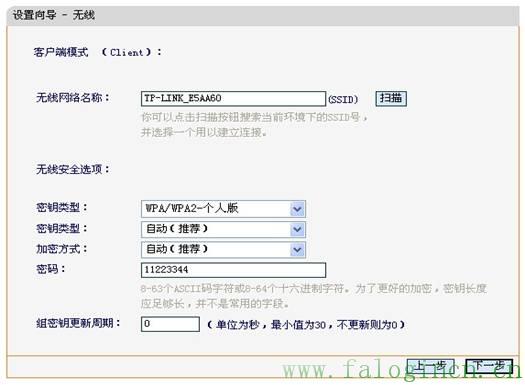

步驟2：手動輸入前端路由器的SSID，或者掃描出列表后點擊連接，同時選擇與前端路由器相同的加密方式，輸入正確的密碼。如下圖所示：

步驟3：點擊下一步，重啟電腦后生效。

（三）下面我們介紹FWR171-3G的無線AP模式下橋接模式（Bridge with AP）下的應用。

① FWR171-3G與11g路由器無線橋接的配置

注：在FWR171-3G在選擇橋接模式（Bridge with AP），支持的加密類型如下：WEP、無加密、不修改無線安全設置。（此例選擇WEP進行無線加密）

此例11g路由器以FW54R為例，網絡拓撲圖如下所示：

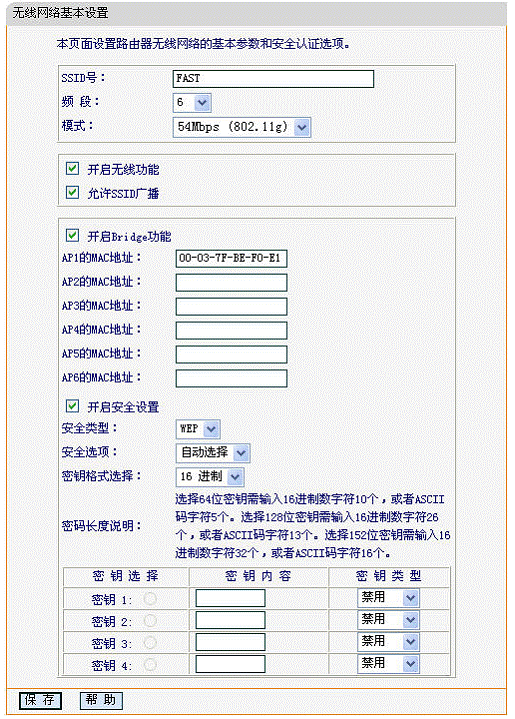

下圖為FW54R的操作界面， 設置無線參數，指定信道為6，開啟bridge功能且填上橋接對端FWR171-3G的設備MAC地址，并開啟安全設置，如下圖所示：

下邊進入FWR171-3G配置界面進行無線配置：

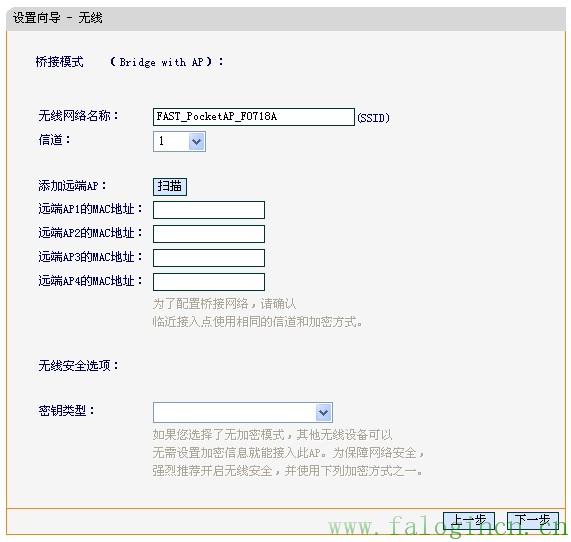

步驟1：進入橋接模式，如圖所示：

步驟2：掃描彈出列表后選擇要連接的網絡SSID，如圖所示：

步驟3：點下一步后，需要重啟使路由器生效.

注意事項：FWR171-3G默認管理IP地址“192.168.1.1為防止出現IP地址沖突的情況，必須將FWR171-3G的LAN口IP地址設置為與有線局域網中所有設備都不相同的IP地址（一般情況下不需要修改）。可以在菜單“網絡參數”——“LAN口設置”，修改IP之后，點擊“保存”，路由器自動重啟。如下圖所示。

②FWR171-3G與11n路由器無線橋接的配置

此例以FW150R與FWR171-3G橋接為例。

在FWR171-3G與11n產品進行無線橋接時，只需要11n產品打開WDS功能對FWR171-3G進行掃描并連接，當然也需要保持相同的信道，加密類型，密鑰。

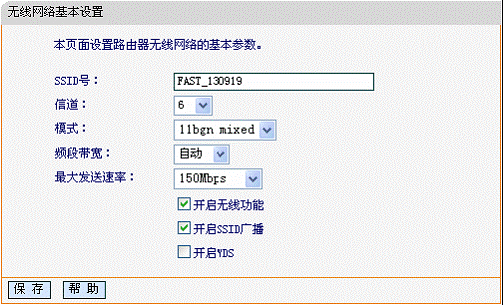

步驟1：首先需要配置FWR171-3G的無線參數，這里舉例指定信道為6，無線安全設置加密類型和密鑰，支持 WEP、WPA-PSK/WPA2-PSK加密。

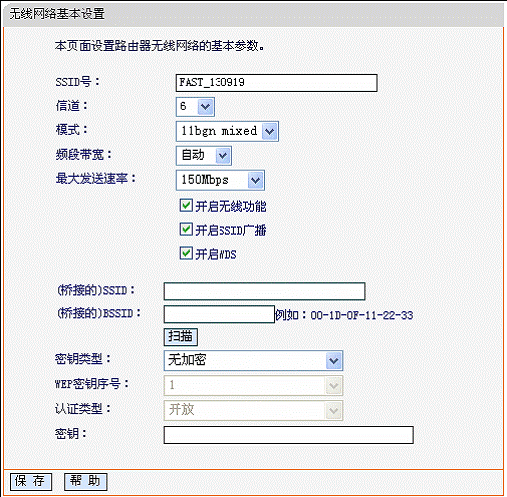

步驟2：將FW150R的無線WDS開啟，設置如下：

點擊掃描，在彈出的列表當中選擇FWR171-3G的SSID，并選擇與FWR171-3G相同的加密類型及填入正確的密鑰，如圖所示：

點擊保存，出現如下窗口，完成即可：

注意事項：FWR171-3G默認管理IP地址“192.168.1.1為防止出現IP地址沖突的情況，必須將FWR171-3G的LAN口IP地址設置為與有線局域網中所有設備都不相同的IP地址（一般情況下不需要修改）。可以在菜單“網絡參數”——“LAN口設置”，修改IP之后，點擊“保存”，路由器自動重啟。如下圖所示。
