FWD105V1_FWD102 V1 快速設置指南——無線ADSL路由模式

前言

FWD105/FWD102共享上網一體機，凝聚卓越11N無線技術于一身，它集路由器、交換機、無線AP、防火墻于一體，可支持ADSL（電話線）、LAN（網線到家）兩種接入方式，用戶可根據自身實際情況，選擇合適的接入方式。FWD105/FWD102可支持三種工作模式：無線ADSL路由、無線ADSL橋、無線路由，本文以FWD105為例介紹無線ADSL路由模式（ADSL、電話線接入）的快速安裝方法。

一．PC的網絡參數設置

若是新買的FWD105共享上網一體機，或者恢復了設備的出廠設置，那么主機網絡參數設置為：

IP：192.168.1.x

掩碼：255.255.255.0

網關：192.168.1.1

DNS：填寫當地DNS地址，如不清楚，請咨詢當地服務提供商。

（也可將IP地址設置為自動獲取，DNS建議您手動指定）

關于Windows操作系統網絡參數設置請參考下面鏈接中的文檔：

Windows系統：http://service.fastcom.com.cn/article-134.html

二、FWD105參數設置

設置好pc上的網絡參數后在瀏覽器里輸入http://192.168.1.1打開設備的WEB管理界面。輸入用戶名：admin，密碼：admin，點擊確定，進入管理主界面。

注意：如果打不開管理頁面或者默認用戶名、密碼無法登陸，請將路由手動復位一下。復位方法為：帶電狀態下按住RESET鍵5秒，SYS燈快閃3次表明路由已恢復到出廠設置。

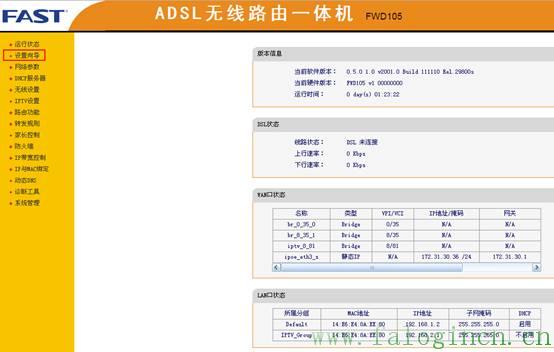

點擊管理界面左側菜單欄里“設置向導”。

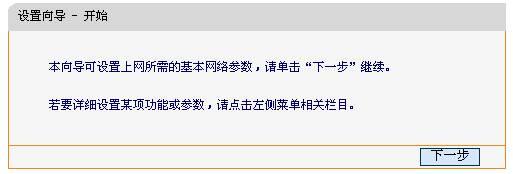

點擊下一步。

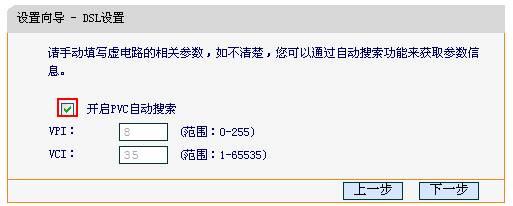

勾選“開啟PVC自動搜索”（可以自動檢測您所在地區的VPI/VCI值），下一步。

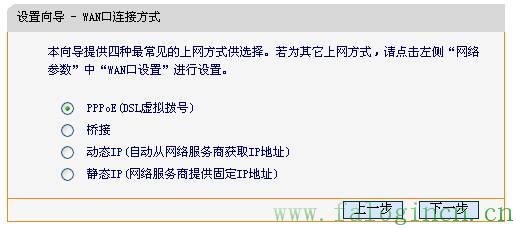

選擇PPPOE（以撥號上網方式為例），單擊下一步。

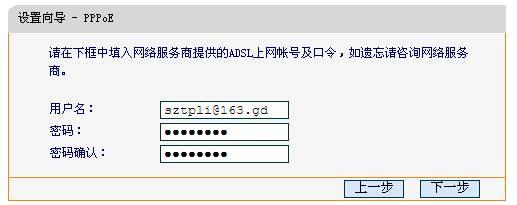

在這個界面里輸入您申請的ADSL寬帶服務時，網絡運營商（如電信，網通）提供的上網帳號及口令，請確保輸入正確，單擊下一步。

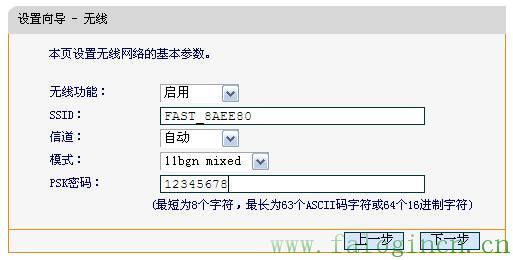

無線功能：若需要使用路由器的無線功能，必須選擇開啟，這樣，無線網絡內的主機才可以接入并訪問有線網絡。

SSID號：該項標識無線網絡的網絡名稱，可隨意更改。

信道：該項用于選擇無線網絡工作的頻段（1-13）。

模式：該項用于選擇路由器的工作模式，可供選擇的有11M帶寬的802.11b模式、54M帶寬的802.11g模式、150M的802.11n模式、802.11b/ g混合模式和802.11b/ g/n混合模式。

PSK密碼：為了保證您的無線網絡不被他人非授權訪問，請設置PSK無線加密密碼。

設置完成，點擊“下一步”。

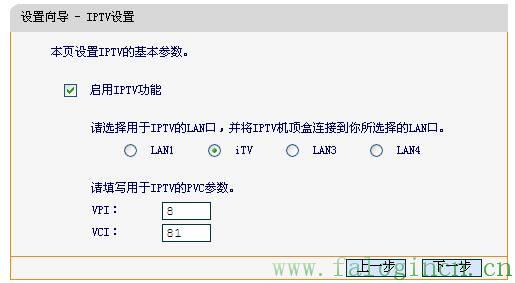

如果有IPTV應用，則勾選“啟用IPTV功能”，選擇一個LAN口作為連接IPTV機頂盒的端口，填寫正確的IPTV PVC（不同地區不一樣，請咨詢IPTV服務商）；

如果沒有IPTV應用，則不勾選“啟用IPTV功能”；

設置完成，點擊“下一步”。

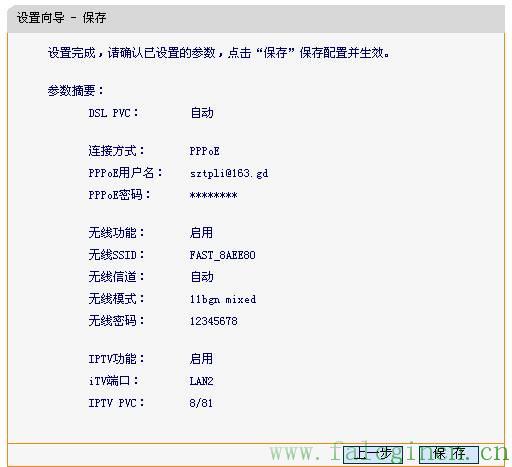

確認參數設置，點擊保存。

點擊重啟。

注：如果自動獲取PVC失敗，請檢查ADSL指示燈是否常亮。

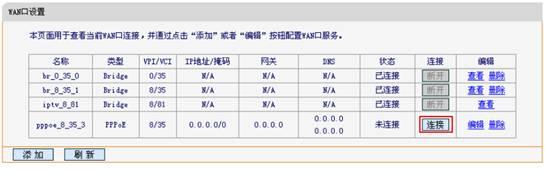

點擊左側菜單欄 網絡參數--WAN口設置，點擊連接按鈕。

如果顯示已連接，獲取到了IP地址、子網掩碼、網關、DNS服務器地址，說明路由器已經成功連上Internet。

此時，您便可以通過路由器暢游Internet了。
